     Сервоклапаны для прессов.

   Сервоклапан предназначен для особо точного пропорционального управления расходом рабочей жидкости в гидравлических прессах и других машинах большой единичной мощности.

Параметр	Норма для типоразмеров
	Dy 10	Dy 16	Dy 20	Dy 32	Dy 40	Dy 50	Dy 63	Dy 80	Dy 100	Dy 120
Давление на входе         номинальное, МПа (кг/см²)         максимальное, МПа (кг/см²)	32 (320) 35 (350)
Давление управления клапаном,  МПа (кг/см²)	6.3 (63)
Ход клапана управляемый, мм	от 0 до 30
Рабочая среда	вода, водомасляная эмульсия, масла
Рабочая среда цилиндра управления	масло минеральное (негорючая жидкость водногликолевого класса)
Минимальное время полного открытия клапана, с	0.02
Позиционирование клапана	шаговым двигателем

     Присоединительные размеры монтажных отверстий выполнены по ГОСТ 27790-80.

   Сервоклапан, в отличие от пропорционального клапана, не имеет колебательного переходного процесса на исполнительном каскаде. Иными словами, задание в виде закона изменения электрического сигнала точно будет исполнено в виде закона изменения гидравлической мощности (без перерегулирования), что немаловажно для мощных гидравлических прессов.
   Сервоклапан состоит из гидроусилителя и клапана. Гидроусилитель является следящей гидросистемой и имеет управляющий золотник перемещаемый посредством винт - гайки шаговым двигателем. Выходное звено сервораспределителя является управляемым и в точности отслеживает положение управляющего золотника. Выходное звено в свою очередь соединено с клапаном, который «подчиняется» перемещению выходного звена.
   Работает сервоклапан следующим образом. Электрический сигнал – задание, поступает на шаговый двигатель, который осуществляет заданное число оборотов. Каждый оборот перемещает управляющий золотник на величину шага резьбы, а так как в обороте шагового двигателя 200 безошибочных шагов, то точность позиционирования управляющего золотника микронная. С такой же высокой точностью перемещается выходное звено и клапан. Усилие на управляющем золотнике несколько килограмм, но благодаря гидроусилителю (он же следящая система с гидропитанием от источника давления 6,3МПа работающего на минеральном масле) усилие на выходном звене, соединенном с клапаном составляет 20 тс, а потому клапан весьма устойчив к внешним возмущениям.

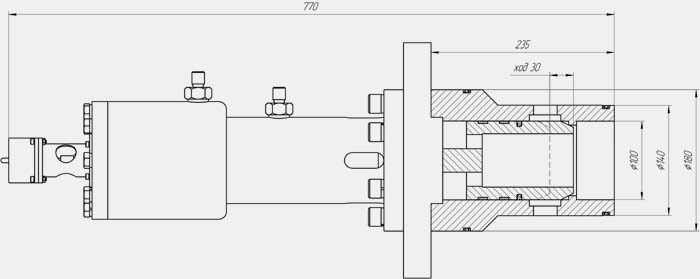

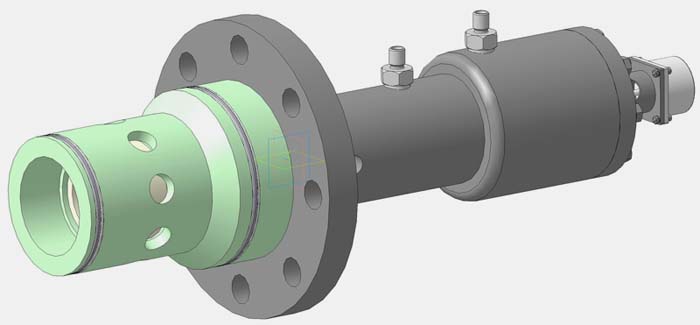

   На рисунке изображен сервоклапан типа Dy 120.
