Модернизация продольно-профильного пресса ПБ 8841.

   Целью данной модернизации является:
     1. Обеспечение пропорционального сервоуправления цилиндром прессования;
     2. Обеспечение стабильного давления в системе не зависимо от усилия прессования;
     3. Увеличение надежности и срока эксплуатации источника гидропитания;
     4. Сокращение утечки рабочей жидкости в цилиндрах, в аппаратах и трубопроводах за счет стабилизации давления.

   Данная задача решается заменой насосного привода на насосно-аккумуляторный источник гидропитания типа ИПК состоящий из трех гидравлических модулей на базе аксиально-поршневых насосов РНАС 250/35 с суммарной производительностью от 0 до 1020л/мин и рабочим давлением Р=320 атм. Помимо основного оборудования предусмотрен один модуль в качестве резерва. Изменение и удержание нужной скорости во всем диапазоне прессования достигается за счет применения пропорционального управления хода главного цилиндра с внутренней обратной связью по его положению.

   Данные мероприятия позволяют повысить технологические возможности прессования, улучшить качество выпускаемой продукции и сократить отходы.

Спецификация на предлагаемое оборудование.

   Источник гидропитания, включающий в себя:
     1. Модуль гидравлический
     2. Коллектор напорный в сборе
     3. Коллектор всасывающий
     4. Насос подкачки центробежный
     5. Установка стабилизации температурного режима и фильтрации рабочей жидкости

   Система управления технологическим процессом включающая в себя:
     6. Дистрибутор главного цилиндра пропорциональный
     7. Регулятор-стабилизатор скорости
     8. Программируемый контроллер Control Logix 5561 ( Allen Bredley)
     9. Гидропанель клапанов и распределителей
     10. Электрический шкаф силовой

Источник гидропитания.

   Нами предлагается групповой источник гидропитания на базе гидравлических модулей типа ИПК-6, обеспечивающий в полном объеме работу продольно-профильного пресса модели ПБ 8841 усилием 12500 кН.
   Гидравлический модуль типа ИПК является универсальным насосно-аккумуляторным гидравлическим приводом, способным автоматически отработать требуемую подачу рабочей жидкости по фактическому расходу при стабильном давлении.
   При использовании гидравлических модулей реализуются следующие преимущества:
     • в гидравлической системе полностью исчезнут гидроудары, и улучшится качество и надежность управления;
     • срок службы насосов источника гидропитания повышается в 2 - 3 раза за счет высокого к.п.д. и отсутствия скачков давления (гидроударов) при переходных режимах;
     • в связи с высоким к.п.д. гидросистемы не происходит перегрева масла, а поэтому нет необходимости в теплообменниках;
     • нет необходимости в контроле «Ростехнадзора», так как отсутствуют сосуды под давлением, подлежащие регистрации;
     • микроаккумулятор гидравлического модуля заряжается от обычного азотного баллона; зарядки хватает примерно на год, так как микроаккумулятор имеет разделитель сред;
     • обслуживание нового источника гидропитания не требует специальной подготовки;
     • обеспечивается высокая ремонтопригодность привода, обусловленная широкой доступностью комплектующих;
     • значительно сокращаются занимаемые площади.

   Собственно источник гидропитания состоит из трех гидравлических модулей типа ИПК 6Б-340, которые образуют собой групповой источник гидропитания 3 ИПК6Б-340-110.
   Подача источника гидропитания автоматически может изменяться в зависимости от потребности системы от 0 до 1020 л/мин. Рабочее давление 320 кгс/см².
   Насосы модулей – серийно выпускаемые аксиально-поршневые регулируемые насосы РНАС 250/35 (Q = 340 л/мин) со следящим механизмом изменения подачи.
   Источник гидропитания комплектуется силовым электрошкафом с системой постановки насосов под нагрузку и системой блокировок, обеспечивающих безаварийную работу источника гидропитания. Мощность электродвигателей – по 160 кВт (380 В).
   Вследствие того, что насосы гидравлического модуля регулируемые, вся гидросхема в целом значительно упрощается: исключаются подпорные клапаны, клапаны ограничения давления в цилиндрах, вспомогательная система низкого давления и др.
   Масляный бак используется существующий, заливка рабочей жидкости туда возможна только лишь через систему фильтрации.

Система управления технологическим процессом.

Дистрибутор главного цилиндра пропорциональный.

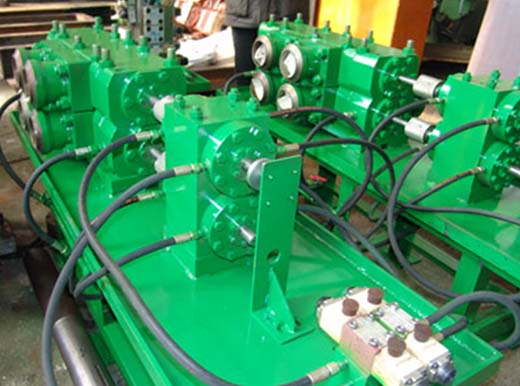

Регулятор-стабилизатор скорости прессования.

Панель дистрибутора выполняется на базе пропорционального трехкаскадного распределителяна силовом звене, имеющем клапанное распределение. Причем дистрибутор позволяет плавно управлять скоростью движения главного цилиндра. Управление работой дистрибуторов, а соответственно и пресса, осуществляется, как в ручном режиме, так и в автоматическом с использованием современного контроллера Control Logix 5561 (фирма "Allen Bredley") размещенного в специальном шкафу. В поставку входит также пульт оператора.

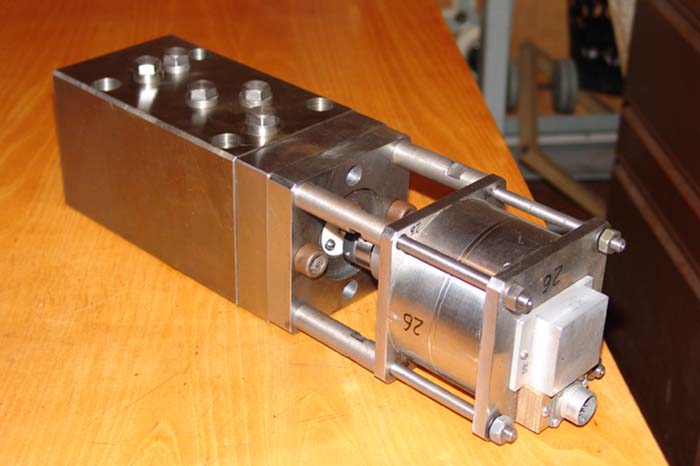

   Для точного поддержания заданной дистрибутором скорости прессования применен внутренний контур с обратной связью по положению траверсы. Регулятор-стабилизатор следящей системы имеет задающее звено и "дифференциал", который алгебраически суммирует заданную и фактически полученную скорость плунжера пресса и передает результат в форме перемещения линейного электропривода ( пропорционального магнита) на входное звено гидравлического усилителя, связанного с дросселем, позволяющим при необходимости стравливать давление из главного цилиндра соразмерные пределам его порога чувствительности.
   Остановка траверсы и контейнеродержателя в заданном положении будет осуществляться автоматически.
   Контроллер Control Logix 5561 ("Allen Bredley") будет запрограммирован согласно пооперационным маршрутным схемам технологических процессов изготовления требуемых профилей.

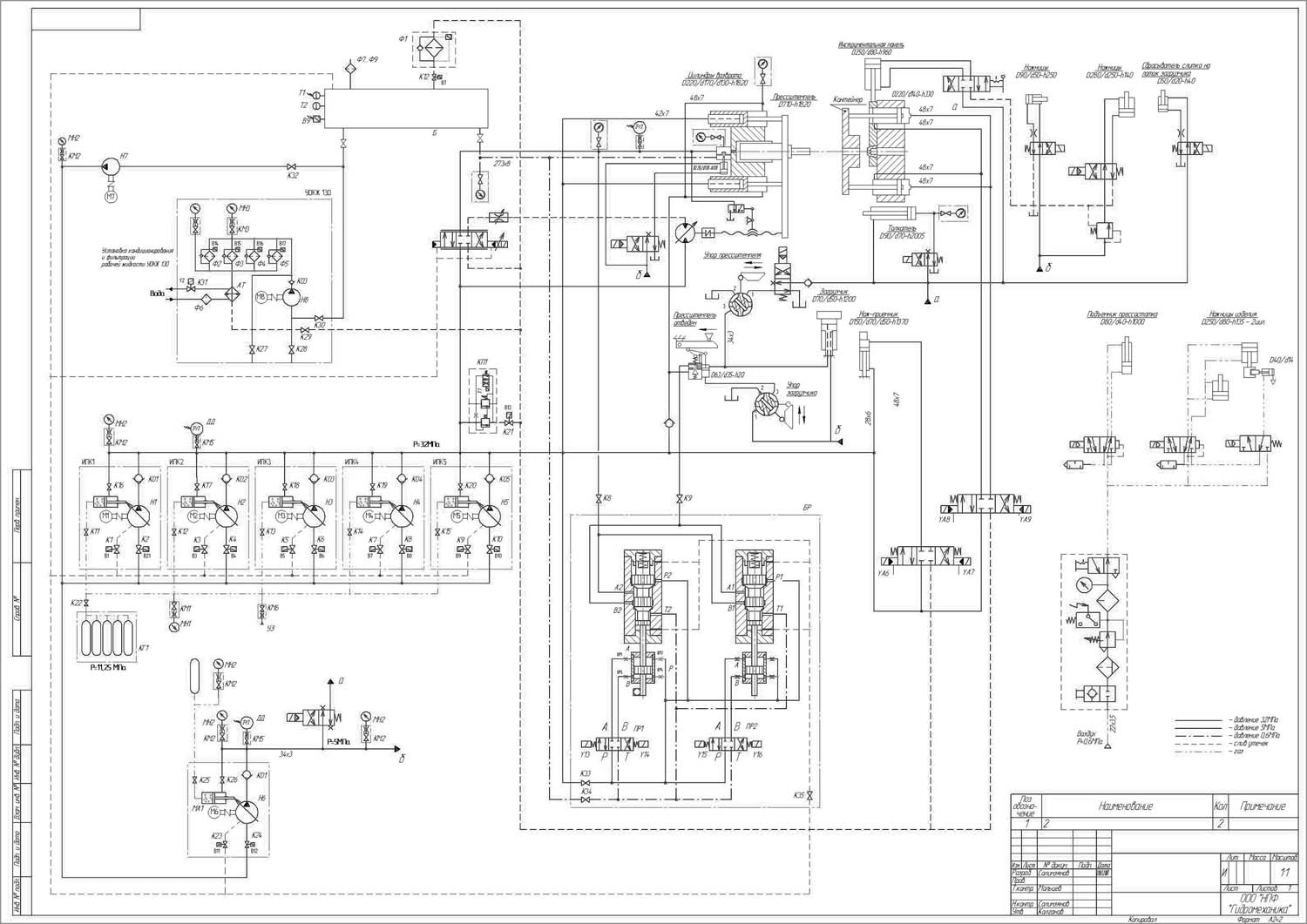

   Схема гидравлическая принципиальная гидропривода продольно-профильного пресса.
