     Гидропанель регулятора мощности.

   Гидропанель регулятора мощности (управления механизмами перемещения электродов) предназначена для пропорционального преобразования маломощного электрического сигнала, поступающего из системы управления агрегата, в поток рабочей жидкости, подаваемой в плунжерные цилиндры механизмов перемещения электродов.
   Гидропанель смонтирована на раме, на верхнем основании которой расположены четыре электрогидравлических преобразователя пропорционального действия, и четыре отсечных гидрозамка. В основании рамы находятся напорный и сливной коллекторы, коллектор слива управления и утечек. Запорная арматура – шаровые краны высокого давления – расположены на вертикальных трубопроводах от коллекторов к верхнему основанию. При помощи запорной арматуры можно вывести в резерв любой из четырех электрогидравлических преобразователей.
   Электрогидравлические преобразователи предназначены для гидравлического управления механизмами перемещения электродов. Для каждой фазы (электрода) установлен свой рабочий электрогидравлический преобразователь, всего – три рабочих и один резервный; представляет собой двухкаскадный распределитель (типа "золотник в золотнике") с пропорциональной электромагнитом и встроенным датчиком обратной связи по положению золотника. Принцип действия основан на пропорциональном управлении расходом рабочей жидкости от маломощного электрического сигнала.
   Профиль дроссельной канавки преобразователя рассчитывается и выполняется с учетом инерционных возможностей стойки электрододержателя.

Гидропанель регулятора мощности дуговой сталеплавильной печи ДСП-3.

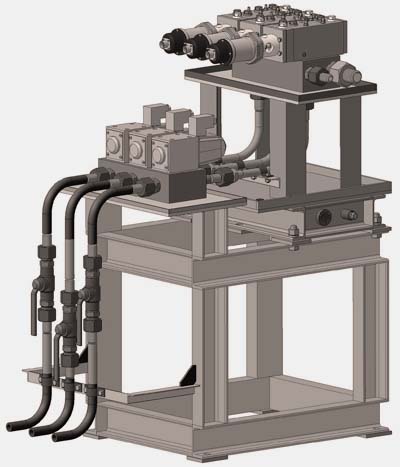

    Рис.1 Гидропанель для печей номинальной емкостью от 0.5т до 6т.

   Отсечные гидрозамки, расположенные на общих плитках с преобразователями, служат для надежной блокировки движения электрододержателей по команде оператора, при срабатывании конечных выключателей или обесточивании агрегата. При наличии электропитания отсечные гидрозамки нормально открыты, а при исчезновении напряжения запираются.
