Пропорциональные распределители для прессов

   Пропорциональный распределитель предназначен для управления пуском, остановкой, направлением потока и изменения расхода рабочей жидкости в гидравлических прессах и других машинах.
   Применяется в качестве главного гидрораспределителя прессов и обеспечивает прямой и обратный хода главного цилиндра и цилиндров возврата с заданной скоростью и остановку подвижной поперечины (ползуна) пресса в любом положении.
   Пропорциональный распределитель предназначен для работы на минеральных маслах, негорючих гидравлических жидкостях водно-гликолевого класса и воде с кинематической вязкостью жидкостей от 1 до 80 сСт,

   Техническая характеристика
Наименование параметра
Норма для типоразмеров
 Условный проход, мм
80
120
 Номинальное давление, МПа (кгс/см**2)
32 (320)
32 (320)
 Пропускная способность (регулируемая), л/мин
0-3000
0-6750
 Габаритные размеры, мм
                    длина
                    ширина
                    высота

1740
540
890

3900
1200
2000
 Масса, кг
700
1500


   Пропорциональный распределитель является распределителем клапанно-золотникового типа и состоит из двух корпусов, объединенных внутренними каналами в общую систему и смонтирован на раме. В нижнем корпусе расположены гидролинии: подвода давления, слива, слива утечек и отводы к исполнительному механизму. В верхнем корпусе расположены отводы к исполнительному механизму.

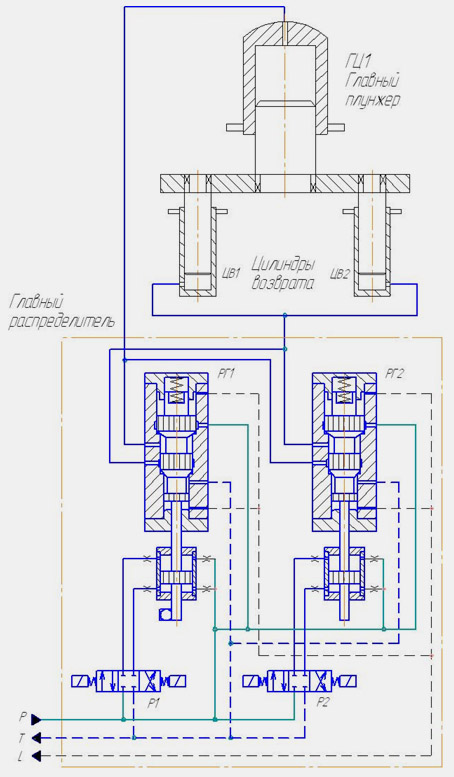

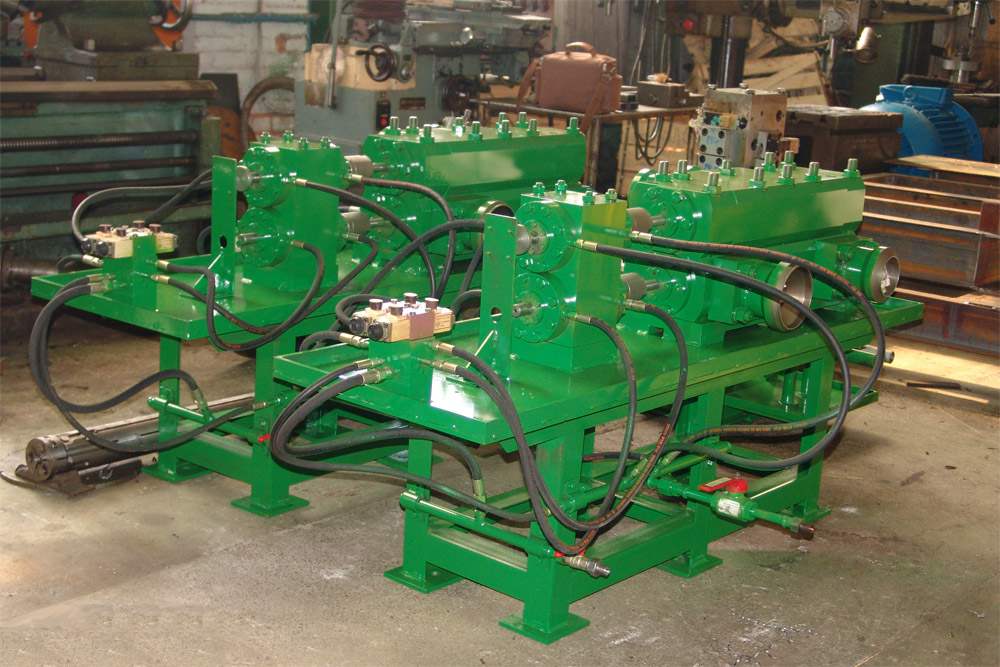

         Схема подключения распределителя ГКЗП-80 на прессе.                 Изготовление гидрораспределителя ГКЗП-80.
                 Рис.1 Схема подключения                                             Рис.2 Изготовление гидрораспределителя ГКЗП-80.
       распределителя ГКЗП-80 на прессе.


   Пропорциональность управления гидравлическим потоком рабочей жидкости достигается посредством широтно-импульсной модуляции (ШИМ) гидравлического сигнала первого управляющего каскада распределителя.
   "Ширина" импульса пропорциональна величине перемещения (открытию зазора) золотника. Отработка задания или фактическое положение золотника контролируется и корректируется аналоговым датчиком положения золотника.
