Гидравлическая панель регулятора мощности печи ДСП-125

   Гидропанель регулятора мощности (управления механизмами перемещения электродов) типа ПРМ предназначена для пропорционального преобразования маломощного электрического сигнала, поступающего из системы управления печи ДСП-125, в поток рабочей жидкости, подаваемой в плунжерные цилиндры механизмов перемещения электродов.
   Гидропанель смонтирована на раме, на верхнем основании которой расположены четыре электрогидравлических преобразователя пропорционального действия типа ПЭГМ-300, и четыре отсечных гидрозамка с электрогидроуправлением ГЗД 010. В основании рамы находятся напорный и сливной коллекторы, коллектор слива управления и утечек. Запорная арматура - шаровые краны высокого давления - расположены на вертикальных трубопроводах от коллекторов к верхнему основанию. При помощи запорной арматуры можно вывести в резерв любой из четырех электрогидравлических преобразователей.

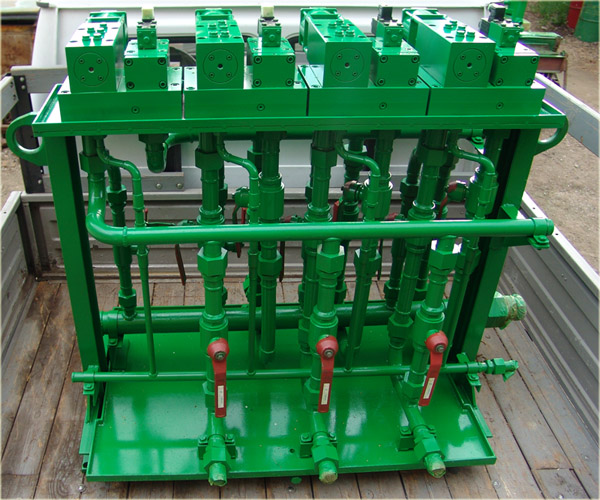

Гидропанель регулятора мощности печи ДСП-125.
