Гидравлическая панель механизмов дуговой сталеплавильной печи

   Гидропанель механизмов предназначена для управления движением следующих гидравлических механизмов:
      - гидроцилиндры наклона печи
      - плунжерные гидроцилиндры подъема свода
      - гидроцилиндр отворота свода
      - гидроцилиндр фиксации ванны
      - плунжерный гидроцилиндр рабочего окна.

   Гидропанель механизмов установлена на собственной раме, на которой расположены плиты монтажа с гидрораспределителями и гидрозамками, трубопроводы, протяжная коробка для электропроводки. Управление гидрораспределителями и гидрозамками осуществляется оператором с пульта управления печью.    В паре с гидрораспределителями подъема свода и наклона печи установлены специальные гидрозамки, которые служат для надежной блокировки движения цилиндров по команде оператора, при срабатывании конечных выключателей или обесточивании печи. При отсутствии электропитания отсечной гидрозамок нормально закрыт, а при подаче напряжения на электромагнит управляющего пилота - гидрозамок открывается.

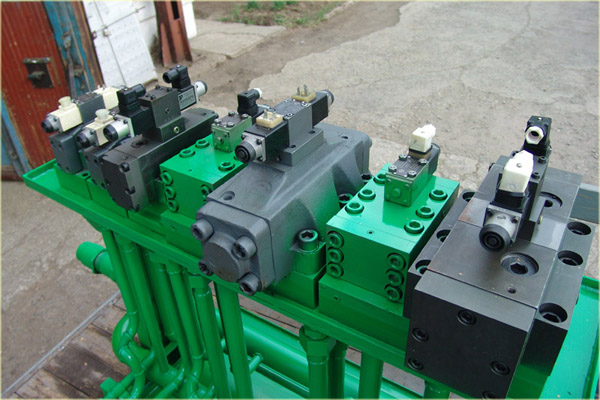

Гидропанель механизмов печи ДСП-125.
