Механизация процесса клепки
деталей толщиной от 30 до 70 мм в ограниченном пространстве.

   Целью механизации процесса клепки является снижение трудоемкости этой операции связанной с использованием маломощного пневмоинструмента. По существу речь идет о разработке гидравлического инструмента с усилием достаточным для преодоления пределов текучести разогретого стального стержня диаметром до 27 мм.

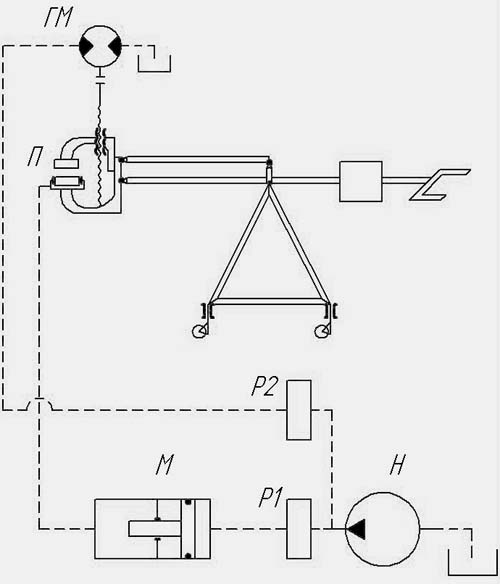

   На Рис.1 представлена кинематическая схема передвижной гидравлической клепальной установки.

                                Клепальная установка передвижная гидравлическая.
                                Рис.1 Клепальная установка передвижная гидравлическая.


   Эта установка представляет собой прессовую силовую скобу, с клепальным инструментом рассчитанную на необходимые нагрузки. Скоба с клепальным инструментом закреплена на коромысле с параллелограмным механизмом позиционирования, которое уравновешивается передвижным грузом-противовесом до "безразличного" состояния. Это позволяет рабочему легко без усилий перемещать клепальный инструмент. Вся конструкция смонтирована на тележке, способной перемещаться в любом направлении.
   Скоба с клепальным инструментом представляет собой собственно скобу, рассчитанную на прочность с раздвижными "губками" привод перемещения "губки" гидравлический от гидромотора. Вторая губка выполнена в виде гидравлического плунжерного гидроцилиндра рабочее давление которого 80 МПа (800 кгс/см²).
   Привод клепальной установки–гидравлический. Он представляет собой насос Н с рабочим давлением 32 МПа (320 кгс/см²). Распределители Р1 и Р2 управляют соответственно плунжером П клепания и гидромотором ГМ перемещения губок. Давление от насоса Н посредством мультипликатора М преобразуется в рабочее давление 80 МПа (800 кгс/см²) поступающее на плунжер П клепания.
   Работает установка следующим образом. Подручный рабочий вставляет клещами разогретую заготовку в отверстие склепываемых деталей. Клепальщик держась за ручки коромысла установки подводит "челюсти" скобы к заклепке и включает распределитель Р2, что обеспечивает необходимый прижим. Далее он включает распределитель Р1 подающий давление 800 кгс/см² на гидроплунжер П который расклепывает заклепку. Далее включается распределитель Р2 на разведение губок. Клепальщик перемещает тележку к следующей заклепке.
